Artikelnummer: 0210170
9 Varianten

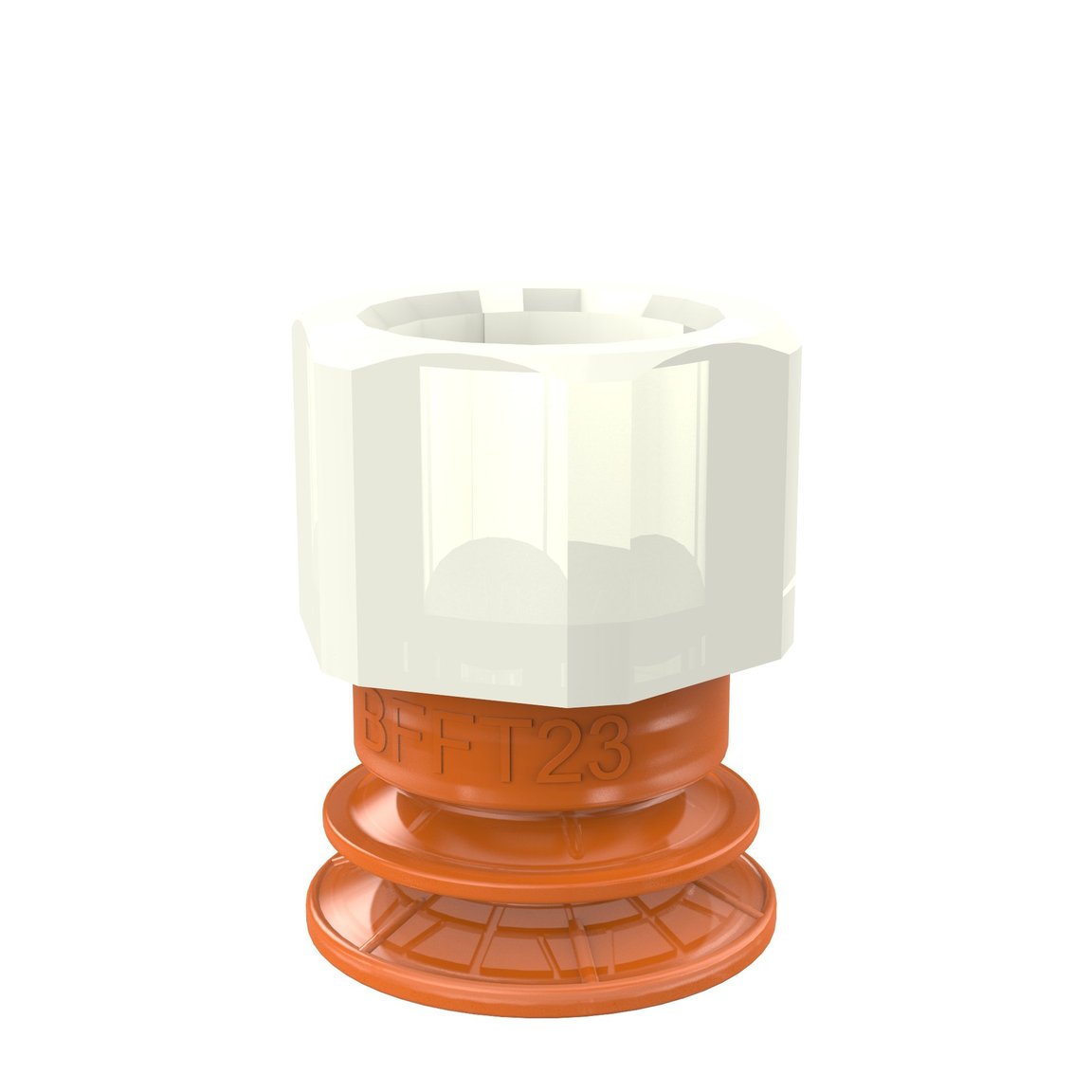

Suction cup BFFT23P Polyurethane 60/60/30, G3/8" female plastic
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0210170
0210555
0210556
0210557
0210558
0210559
0210560
0210561
0210562
Merkmale
- Speziell entworfene Friction Saugnäpfe für dünne (0,6–0,8 mm) ölige Metallbleche, wie Karosserieaußenteile in einem Formpressverfahren.
- Langlebiges Material und normale Abnutzung der Friction Saugnäpfe beeinträchtigen nicht die langfristige Griffleistung.
- Das verfeinerte interne Reibungsmuster sorgt für zusätzliche Greifleistung und die Saugnäpfe können hohen Scherkräften standhalten, typischerweise 3–5 Mal mehr als vergleichbare konventionelle Saugnäpfe.
- Die beste Wahl, wenn > 0,1 g/m2 Pressenöl auf den Blechen verwendet wird, aber auch sehr gut für trockene Metallbleche geeignet.
- Das „BFFT“-Design eignet sich für dünne ebene oder unebene/gewölbte Oberflächen und wenn ein Niveauausgleich erforderlich ist, zum Beispiel bei Entstapelungsanwendungen.
- Die flache Innenstütze aus zwei Härtegraden sorgt für Stabilität und einen guten Halt bei Bewegungen in jeder Ausrichtung.
- DURAFLEX®-Saugnäpfe werden aus einem speziell entwickelten Material hergestellt, das die Elastizität von Gummi und die Verschleißfestigkeit von Polyurethan vereint. Das Material hinterlässt keine Abdrücke auf den gehandhabten Objekten und verfügt über ein fantastisches Formgedächtnis, auch nach hunderttausenden von Zyklen.
Automobilbau
- Karosserieseiten und Rahmen
- Abstapeln
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Treibstofftanks
- Montage und Installation von Glasteilen
- Handhabung von Blechen
Allgemein
Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
BFFT
Volumen
1 cm³
Gewicht, min.
8 g
Passend
Material
PA
Befestigungsoptionen
Filtersieb
Anschlußgewinde
3/8"
Befestigungsart
Innengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
29.9 mm
Höhe 2 (Actuated)
25 mm
Außendurchmesser, betätigt
24 mm
Außendurchmesser, min.
23 mm
Leistung - Tragkräfte
BFFT23 Dry metal sheet
60 -kPa
19 N
15 N
90 -kPa
27 N
19 N
Leistung - Tragkräfte
BFFT23 Oily metal sheet
60 -kPa
17 N
9 N
90 -kPa
23 N
12 N
Material
Name
Polyurethane (PU30)
Farbe
Yellow
Temperatur
10 - 50 °C
Härtegrad
30 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
Orange
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
