Artikelnummer: 0104724
16 Varianten

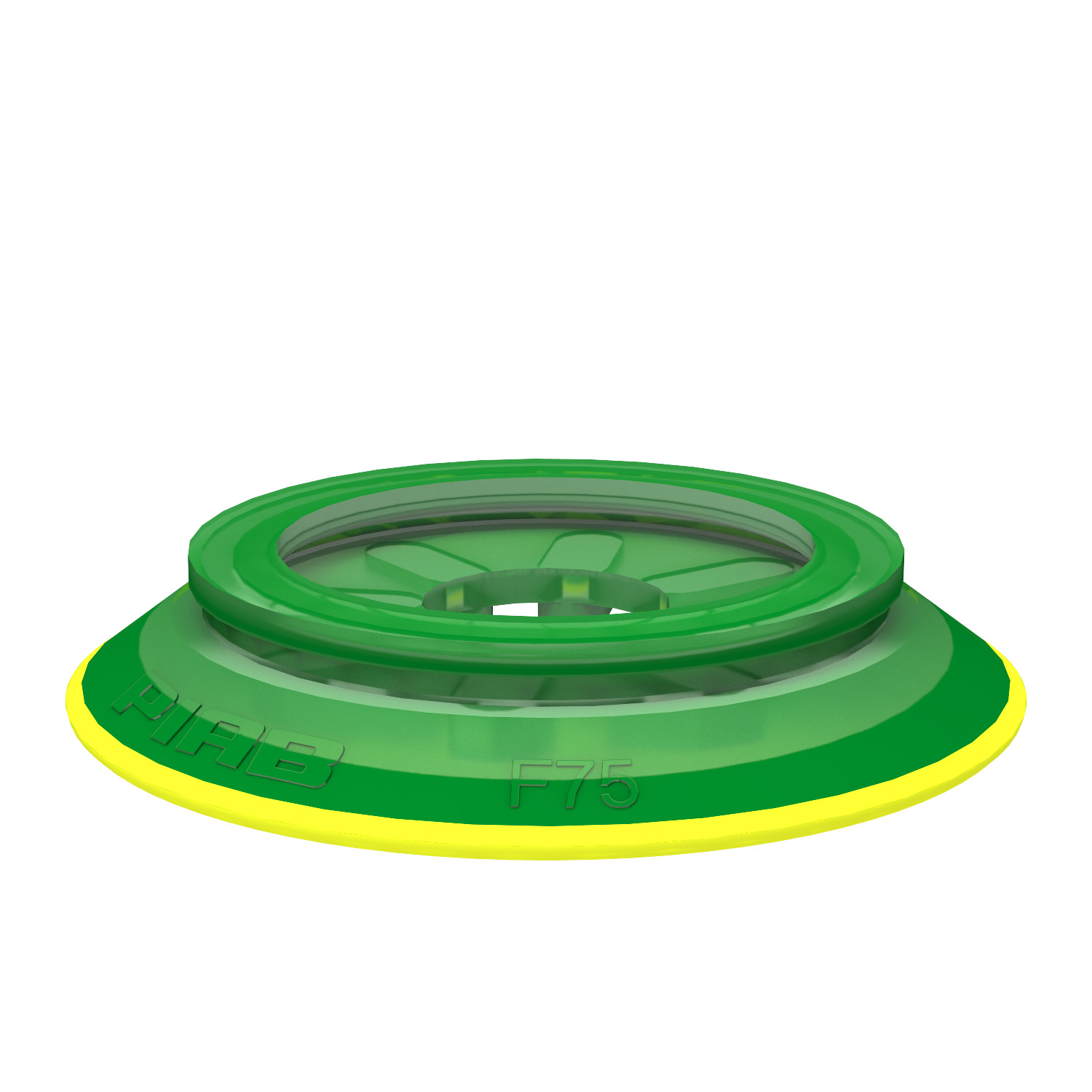

Suction cup F75P Polyurethane 30/60
Geeignet für ebene Werkstücke mit glatten bis groben Oberflächen. Sehr gute Stabilität und geringer Federweg. Empfohlen bei horizontaler Verschiebung der Haltek...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0104724
0106829
0106349
0106350
0106351
0106352
0106830
0108800
0111584
0107320
0107321
0108801
0111585
0111586
0111587
0111588
Merkmale
- Geeignet für ebene Werkstücke mit glatten bis groben Oberflächen.
- Sehr gute Stabilität und geringer Federweg.
- Empfohlen bei horizontaler Verschiebung der Haltekraft zur Werkstückoberfläche.
- PU30°/60°: Der Balg und die Lippe haben unterschiedliche Härtegrade. Hierdurch sind sie stark und stabil und ebenso weich und flexibel.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltekraft von Kunststoff.
- DURAFLEX® ist abdruckfrei.
Automobilbau
- Formtrennung von Kunststoffteilen
- Montage von Innen- und Außenbauteilen
Verpackung
- Schachteln und Behälter
- Karten-/Deckelzuführung und -sortierung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Roboter-Pick-And-Place und Verpacken
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
Kunststoffe
- Formtrennung von Kunststoffteilen
Allgemein
Material
Polyurethan (PU)
Characteristics
Trockenes Blech , Abdruckfrei
Saugnapfmodell
F
Volumen
19 cm³
Gewicht, min.
28 g
Passend
Befestigungsoptionen
Kein
Anschlußgewinde
Kein
Befestigungsart
Kein
Befestigungstyp
Kein
Dimension
Höhe
13 mm
Außendurchmesser, betätigt
80 mm
Außendurchmesser, min.
77 mm
Leistung - Tragkräfte
F75P PU30 PU60
20 -kPa
70 N
44 N
60 -kPa
193 N
176 N
90 -kPa
273 N
308 N
Material
Name
Polyurethane (PU30)
Farbe
Yellow
Temperatur
10 - 50 °C
Härtegrad
30 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
