Número de artículo: 0100212
3 Variantes

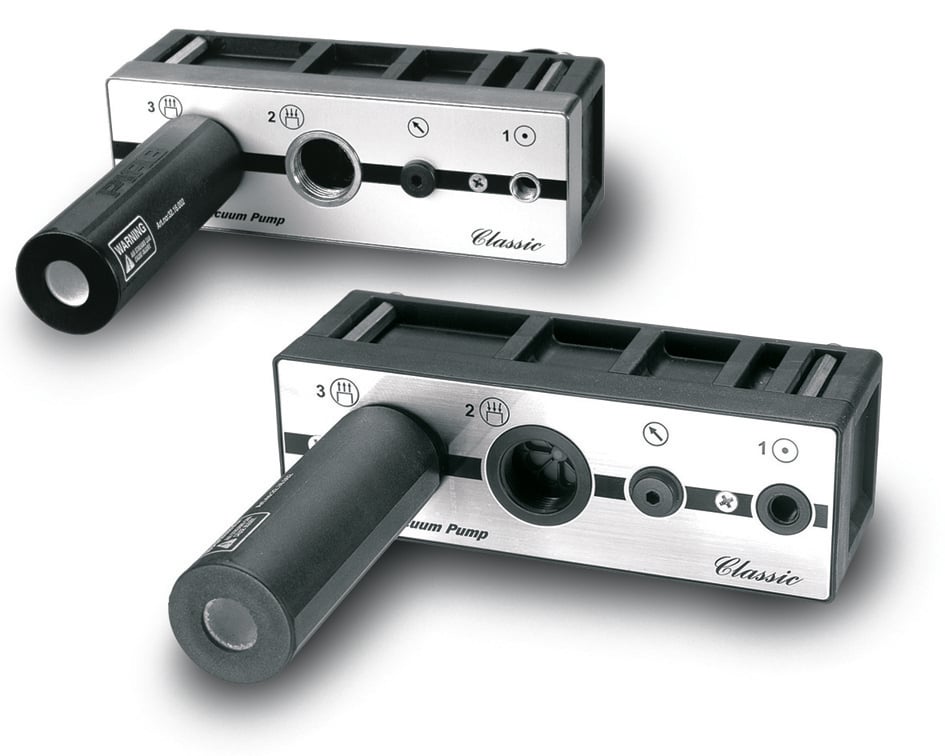

Bomba de vacío H120 con placa de conexión de compósito PPS (D), juntas Viton®
Inicie sesión o cree una cuenta para acceder a todo nuestro contenido y funciones.
Variantes
0100212- 0102131
- 0102409
Características
- Altos niveles de vacío hasta 100.8 -kPa.
- Se utiliza en aplicaciones con materiales no porosos y sin pérdidas.
- Disponible con placa de conexión en aluminio (AD) y composito PPS (D).
Químicos
General
Material
PPS , SS , Viton®
Nivel de ruido
60 - 65 dBA
Temperatura
-20 - 110 °C
Peso, mín.
820 g
Rendimiento
Presión de alimentación máx.
0.7 MPa
| Presión de alimentación | Consumo de aire | Flujo de vacío (Nl/s) en diferentes niveles de vacío (-kPa) | Vacío máximo | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPa | Nl/s | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | -kPa |
| 0,6 | 7.6 | 8.4 | 6.6 | 4.7 | 2.7 | 1.5 | 1.2 | 0.86 | 0.62 | 0.43 | 0.1 | 100.8 |
