Número de artículo: 0102767
8 Variantes

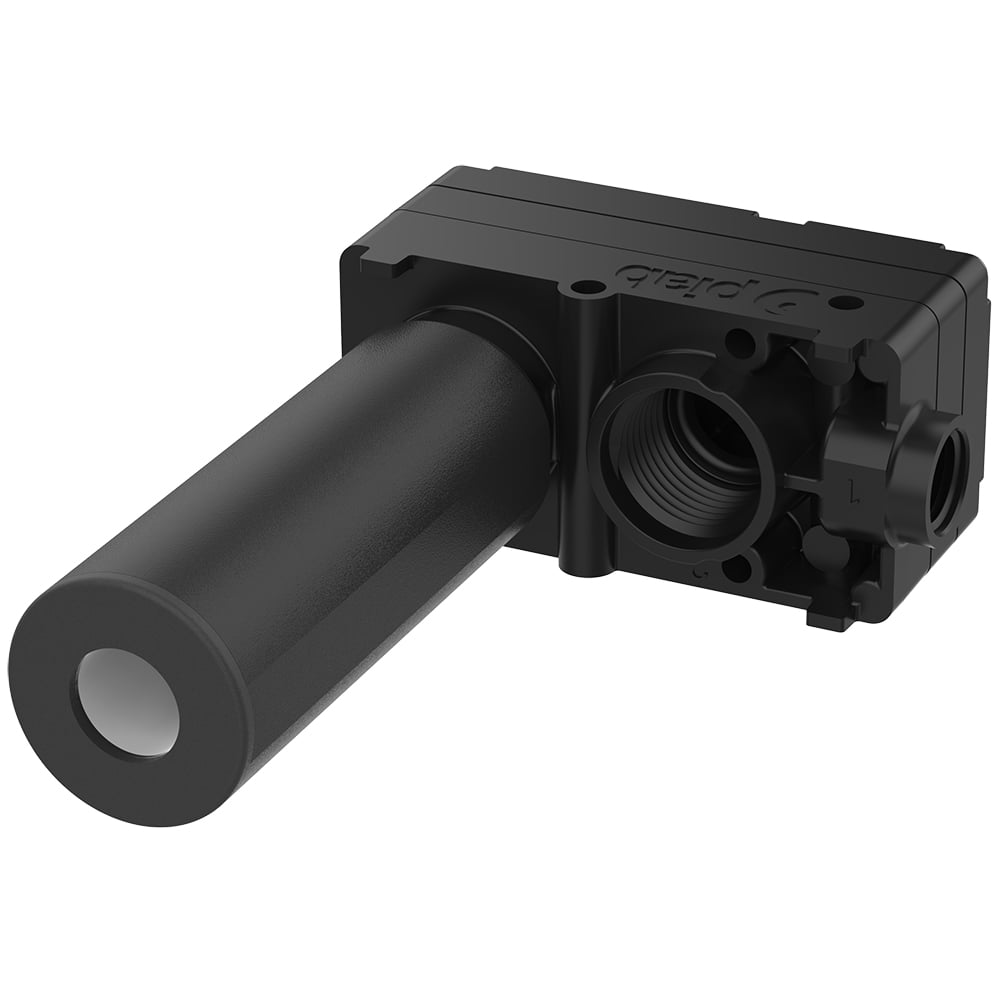

Bomba de vacío M20L con placa de conexión C, juntas NBR
La tecnología COAX® es una solución avanzada para crear vacío con aire comprimido. Basada en la tecnología multietapa Piab, los cartuchos COAX® son más pequeños...
Leer más
Inicie sesión o cree una cuenta para acceder a todo nuestro contenido y funciones.
Variantes
- 0102767
- 0102768
- 0102789
- 0102839
- 0102840
- 0102851
- 0103079
- 0103080
Características
- Niveles de vacío medio hasta 84 -kPa.
- Pequeña y ligera.
- Funciona a sólo 0.38 MPa.
- Disponible con placa de conexión en aluminio (B1) y composito PA (B, C).
General
Material
ABS , Al , Nitrilo (NBR) , PA , POM , SS
Nivel de ruido
57 - 68 dBA
Temperatura
-20 - 80 °C
Peso
57.5 - 74 g
Rendimiento
Presión de alimentación máx.
0.7 MPa
Presión de alimentación | Consumo de aire | Flujo de vacío (Nl/s) en diferentes niveles de vacío (-kPa) | Vacío máximo | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
MPa | Nl/s | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | -kPa |
0,6 | 2.2 | 2.4 | 1.7 | 0.95 | 0.57 | 0.48 | 0.38 | 0.29 | 0.19 | 0.06 | 0 | 84 |
0,38 | 1.5 | 2 | 1.2 | 0.76 | 0.67 | 0.53 | 0.41 | 0.33 | 0.19 | 0.02 | 0 | 81 |
