Numéro d'article: 0212946
3 Variantes

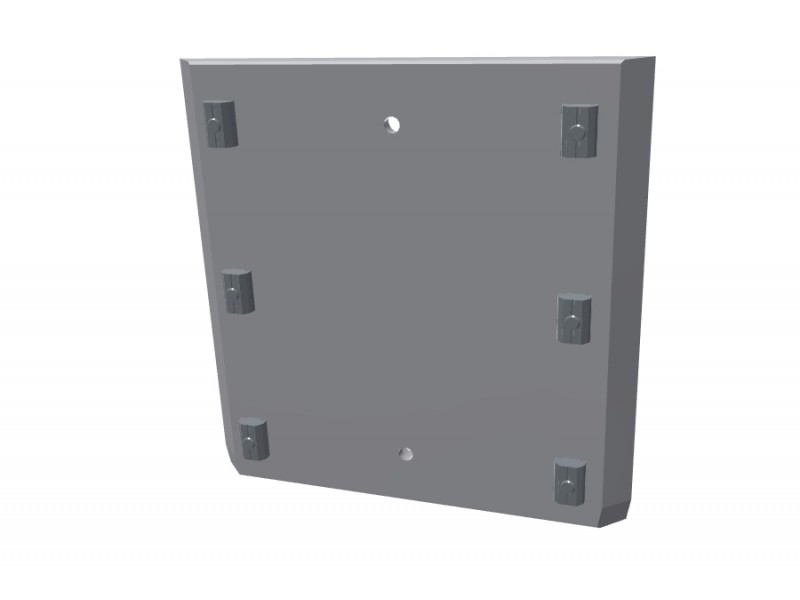

GPM 2 X Plaque de montage

Available in standard or X-Type, as above, upon request. Low cost dove-tail mounting plate for grippers. Can be used with or without SWM Quick Change Chuck. Lig...
En savoir plus
Connectez-vous ou créez un compte pour accéder à tout notre contenu et fonctionnalités!

Variantes

  • 0212946
  • 0212945
  • 0212947

Fonctionnalités

  • Available in standard or X-Type, as above, upon request.
  • Low cost dove-tail mounting plate for grippers.
  • Can be used with or without SWM Quick Change Chuck.
  • Lightweight aluminum plates for standard applications.
  • X-Type: Pre-set for mounting profile
  • X plates pre-drilled for 5mm cap screws and include 6 screws, lock washers, and GWP 5X channel nuts.

Général

Matériaux
Al
Masse
669 - 669 g

Dimensions DWG

Hauteur
10 mm
Longueur
160 mm
Longueur
120 mm
Longueur
10 mm
Largeur
10 mm
Largeur
120 mm

EOAT (Outil de fin de bras)

Plateau SWM
SWM 2

Dessins dimensionnels
