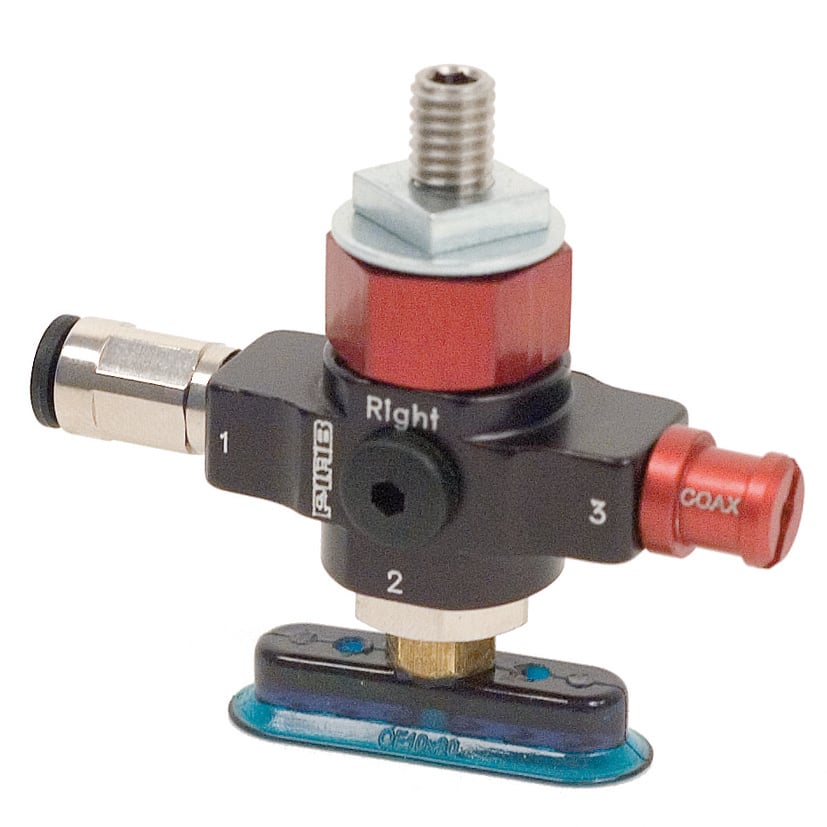

Número do item: VGS™2010_OF10x30P
VGS™2010 OF10x30P
Este é um produto configurável. Use o configurador para personalizar o item de acordo com suas necessidades e veja o preço e a disponibilidade atualizados.
Características
- Tecnologia COAX® patenteada.Adequada para a manipulação de objetos pequenos, oblongos e com superficies planas.
- Possui estabilidade apropriada e pequeno movimento inerente.
- Graças à boa fricção da borracha as ventosas podem suportar altas forças de acelerações rápidas.
- As ventosas possuem travas internas que evitam que objetos finos sejam desfigurados.
- Disponível com um cartucho COAX® modelo MICRO de 2 estágios. Escolha um cartucho Si para obter um fluxo de vácuo extra ou um Bi para alta performance mesmo com pressões de ar comprimido extremamente baixas.
- Fácil instalação e posicionamento flexível com diversas opções de montagem.
Logística e armazenamento
- Coleta de cestos/Coleta de cestos aleatórios
Embalagens
- Abertura de sacos e bolsas
- Sacos, sacarias e pacotes
- Caixas e containers
- Alimentação e separação de cartões/tampas
- Rotulagem de produtos e container
- Carregamento e embalagem robótica
- Formação de bandejas, carga e descarga de bandejas
Geral
Material
Al , Nitrilo (NBR) , PA , Poliuretano (PU) , SS , TPE
Nível de ruído
55 - 61 dBA
Temperatura
10 - 50 °C
Peso
28 - 39 g
Performance
Pressão de alimentação máxima
0.7 MPa
Performance - forças de levantamento
OF10x30P
20 -kPa
4 N
6 N
60 -kPa
11 N
12 N
90 -kPa
17 N
17 N
| Pressão de alimentação | Consumo de ar | Fluxo de vácuo (Nl/s) em diferentes níveis de vácuo (-kPa) | Máximo vácuo | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPa | Nl/s | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | -kPa |
| 0,6 | 0.37 | 0.34 | 0.3 | 0.26 | 0.21 | 0.16 | 0.1 | 0.048 | 0.023 | 0 | 0 | 79 |
| 0,45 | 0.29 | 0.35 | 0.31 | 0.25 | 0.18 | 0.11 | 0.08 | 0.06 | 0.03 | 0.007 | 0 | 84 |
| 0,18 | 0.14 | 0.23 | 0.15 | 0.06 | 0.04 | 0.035 | 0.023 | 0.013 | 0.006 | 0 | 0 | 83 |
| 0,5 | 0.13 | 0.233 | 0.15 | 0.079 | 0.044 | 0.036 | 0.03 | 0.023 | 0.013 | 0.007 | 0 | 91 |
| 0,6 | 0.12 | 0.28 | 0.21 | 0.12 | 0.08 | 0.07 | 0.06 | 0.04 | 0.02 | 0 | 0 | 75 |
