Número do item: 0120283
2 Variantes

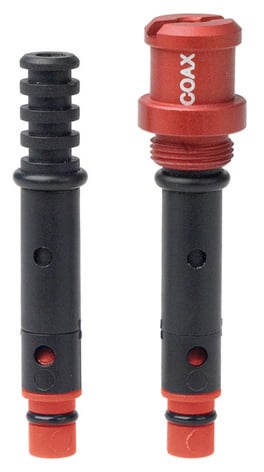

Cartucho COAX® MICRO Xi2,5-2, com suporte
COAX® é uma solução avançada para a geração de vácuo com ar comprimido, baseada na tecnologia multi-etapas da Piab. Os cartuchos COAX® são menores, mais eficien...
Leia mais
Faça login ou crie uma conta para acessar todo o nosso conteúdo e recursos!
Variantes
0120283- 0120297
Características
- Cartucho COAX® de dois estágios - MICRO - provavelmente o menor ejetor de vácuo do mundo.
- Alto fluxo de vácuo a altos níveis de vácuo, até -92kPa.
- Grande fluxo de vácuo em relação ao consumo de energia.
- Tempo de resposta pequeno quando um alto nível de vácuo é necessário.
- Bom para materiais selados.
Logística e armazenamento
- Coleta de cestos/Coleta de cestos aleatórios
- Manipulação de rolo de SMD
- Seleção e separação/Manuseio de pacotes
Embalagens
- Armação de caixa/caixa de papelão, abertura e fechamento de caixa/caixa de papelão
- Contato direto com o alimento
- Rotulagem de produtos e container
- Alimentação rotativa de caixa de papelão
- Formação de bandejas, carga e descarga de bandejas
- Alimentação de esteira a vácuo
Geral
Material
Al , Nitrilo (NBR) , PA , SS , TPE
Temperatura
-10 - 80 °C
Peso
1.5 - 2.3 g
Performance
Pressão de alimentação máxima
0.7 MPa
| Pressão de alimentação | Consumo de ar | Fluxo de vácuo (Nl/s) em diferentes níveis de vácuo (-kPa) | Máximo vácuo | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPa | Nl/s | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | -kPa |
| 0,45 | 0.12 | 0.23 | 0.15 | 0.075 | 0.055 | 0.045 | 0.034 | 0.021 | 0.0092 | 0.003 | 0 | 89 |
| 0,5 | 0.13 | 0.233 | 0.15 | 0.079 | 0.044 | 0.036 | 0.03 | 0.023 | 0.013 | 0.007 | 0 | 91 |
| 0,6 | 0.15 | 0.263 | 0.19 | 0.12 | 0.045 | 0.035 | 0.029 | 0.018 | 0.01 | 0.003 | 0 | 90 |
