Número do item: 0118981
8 Variantes

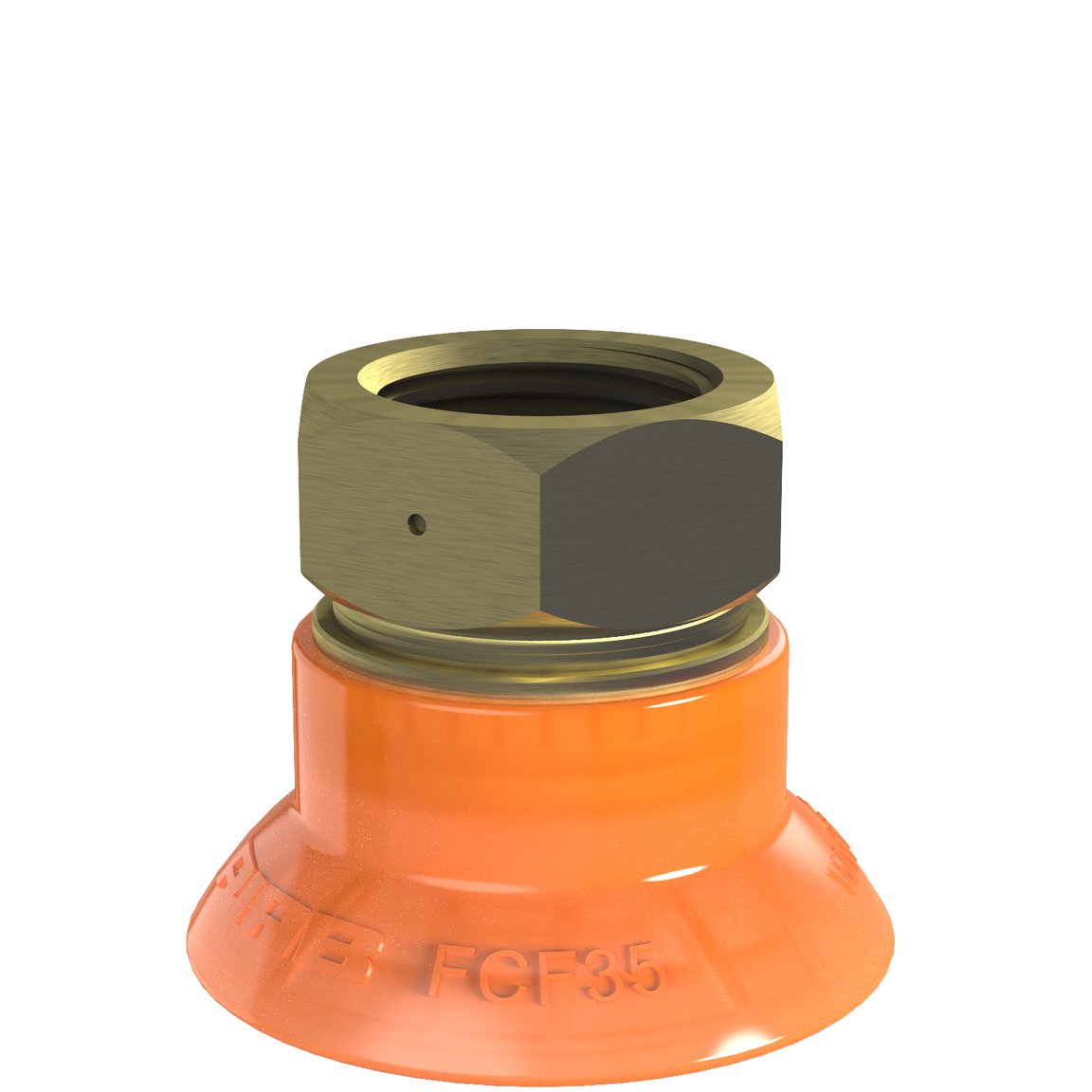

Suction cup FCF35P Polyurethane 55/60, G3/8" female
Faça login ou crie uma conta para acessar todo o nosso conteúdo e recursos!
Variantes
- 0118981
- 0119913
- 0121431
- 0122282
- 0200652
- 0206893
- 0206921
- 0206927
Características
- As ventosas de frição foram especialmente projetadas para uso com superficies oleosas, tais como com folhas metálicas em processos de formatação.
- O desgaste normal na ventosa de frição não afetará por longo tempo a performance da força de cisalhamento.
- Esta ventosa é a melhor escolha se a quantidade do óleo de estamparia utilizada na folha for maior que 0,1g/m2.
- Graças à forte aderência em superfícies oleosas, as ventosas de frição podem resistir a altas forças de cisalhamento, tipicamente 2 a 4 vezes mais do que as ventosas convencionais correspondentes.
- O projeto da "FCF" é adequado para superfícies planas ou levemente curvas, tais como aquelas encontradas quando se manipula folhas de metal em linhas de prensagem.
- As ventosas possuem calços internos que evitam que objetos finos sejam deformados.
- As ventosas DURAFLEX confeccionadas em material especialmente desenvolvido que agrega a elasticidade da borracha e a resistência do poliuretano. Este material não deixa marcas nos objetos manipulado.
Automotiva
- Estrutura e laterais de carroceria
- Desempilhamento
- Ferramentas ergonômicas de ativação/desativação de portas
- Montagem e instalação de tanque de combustível
- Montagem e instalação de vidros
Geral
Material
Poliuretano (PU)
Characteristics
Folha de metal oleosa
Modelo de ventosa
FCF
Volume
5 cm³
Peso
19 - 42 g
Encaixe
Opções de conexões
Nada
Tamanho de conexão
3/8"
Modelo de conexão
Fêmea
Tipo de conexão
Rosca G
Dimensão
Altura
28.5 mm
Diâmetro Externo, atuada
38.5 mm
Diâmetro Externo, min.
35 mm
Performance - forças de levantamento
FCF35P Dry metal sheet
60 -kPa
42 N
30 N
90 -kPa
58 N
42 N
Performance - forças de levantamento
FCF35P Oily steel plate
60 -kPa
34 N
26 N
90 -kPa
50 N
32 N
Especificação do material
Nome
Polyurethane (PU60)
Cor
GreenTransparent
Temperatura
10 - 50 °C
Dureza
60 °Shore A
Especificação do material
Nome
Polyurethane (PU55)
Cor
Orange
Temperatura
10 - 50 °C
Dureza
55 °Shore A
Resistência do material
Álcool
n/a
Ácidos concentrados
Etanol
Hidrólise
Metanol
Óleo
Oxidação
Gasolina
Resistência ao desgaste
Resistência do material
Álcool
n/a
Ácidos concentrados
Etanol
Hidrólise
Metanol
Óleo
Oxidação
Gasolina
Resistência ao desgaste
