Номер товара: 0213073
10 Варианты

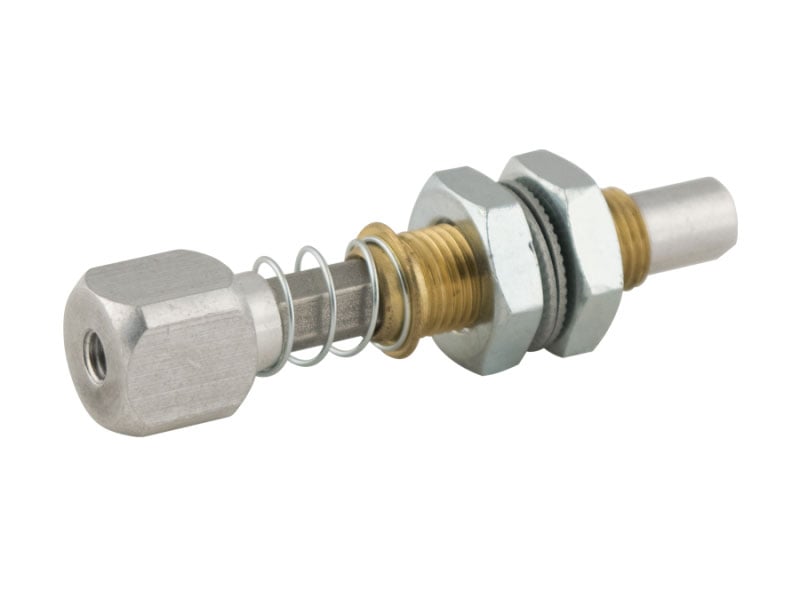

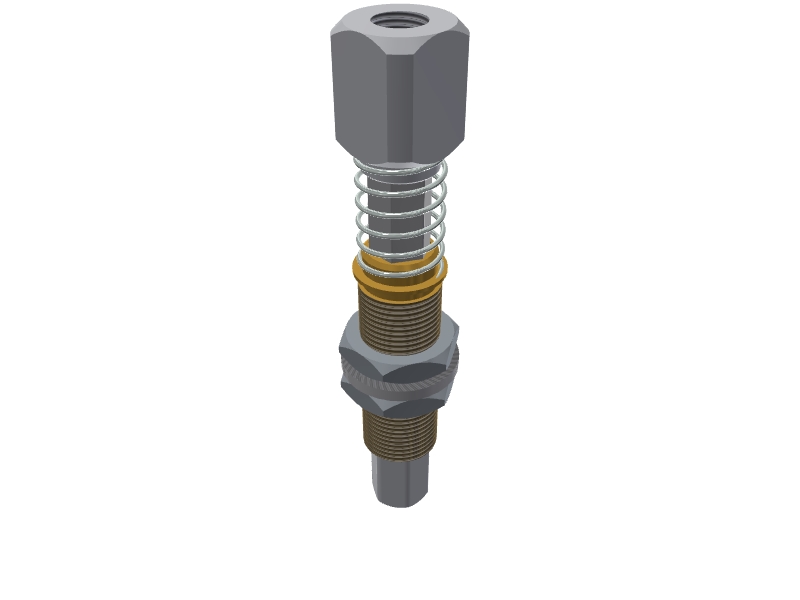

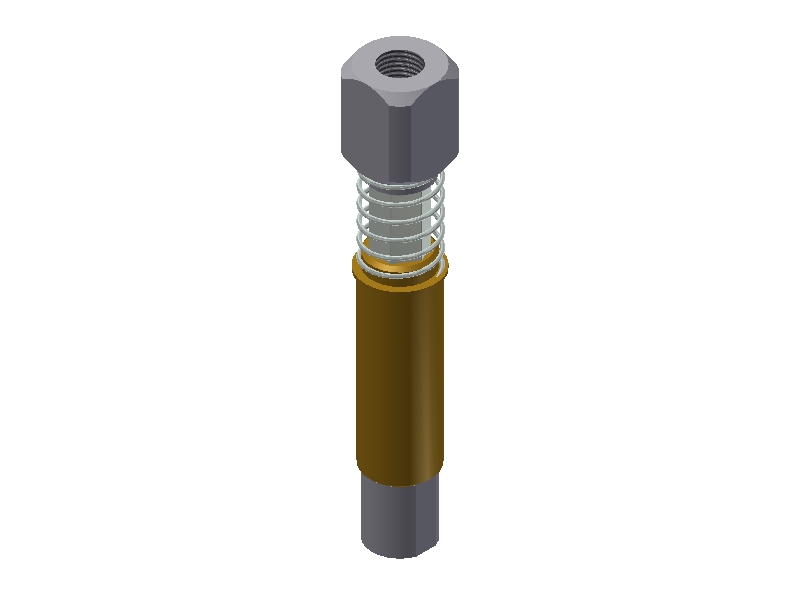

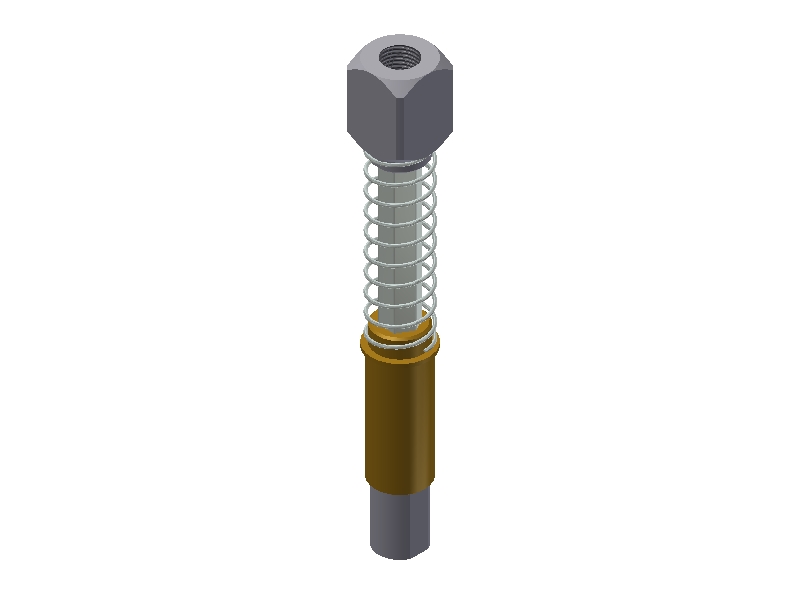

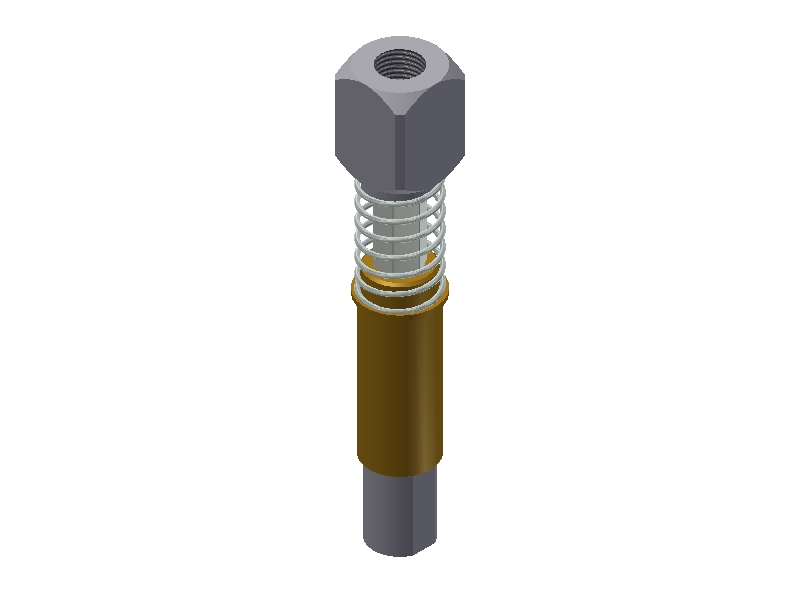

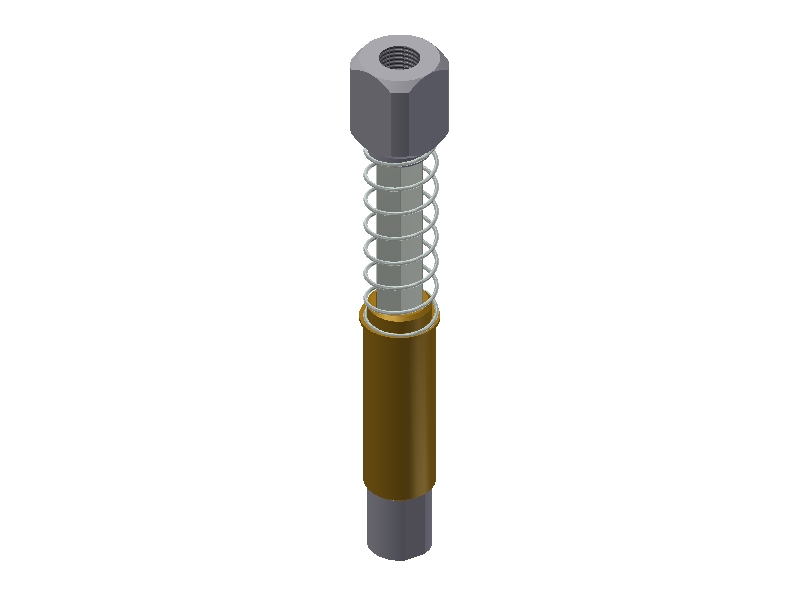

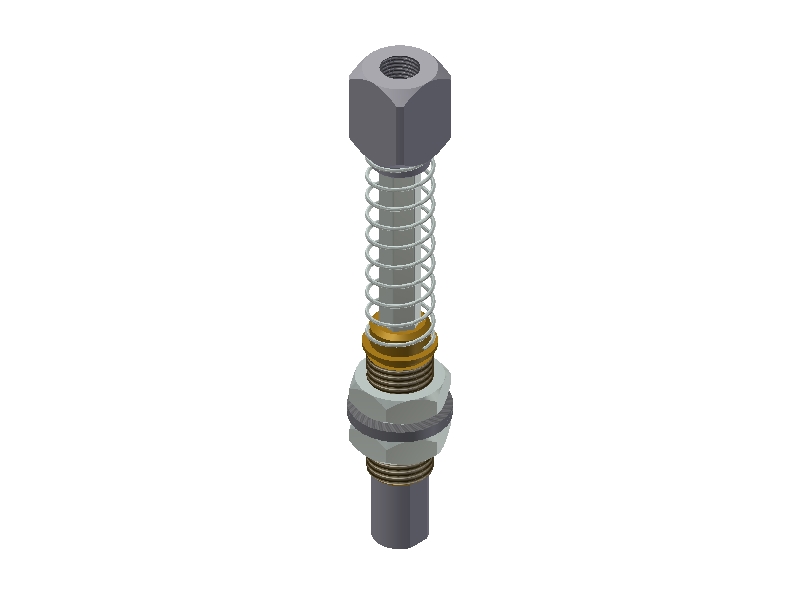

GNE 10-C-10 Non-Rotational Gripper Arm
Войдите или создайте учетную запись для доступа ко всем нашим материалам и функциям!
Варианты
- 0213073
- 0213074
- 0213075
- 0213076
- 0213077
- 0213078
- 0213079
- 0213080
- 0213081
- 0213082
Особенности
- Удлинняют и монтируют вакуумные присоски на монтажные зажимы.
- Торцевые порты для быстроразъемных коннекторов пневматических шлангов.
- Рекомендуемый максимальный крутящий момент составляет 50 дюйм-фунтов (5,6 Н-м) на винтах M5 при зажатии на валах. Доступны с зажимным валом (C) и резьбовым валом (M).
- Резьбовые валы включают зажимные гайки и стопорные шайбы для установки пластины.
Размеры DWG
Диаметр
10 mm
Диаметр
M5
Диаметр
M5
Диаметр
10
Длина
10 mm
Длина
65 mm
Длина
13 mm
Резьба
M5 in
Резьба
M5 in
Ширина
13 mm
Общее
Мин. вес
25 - 25 g
