Número do item: 0101646
40 Variantes

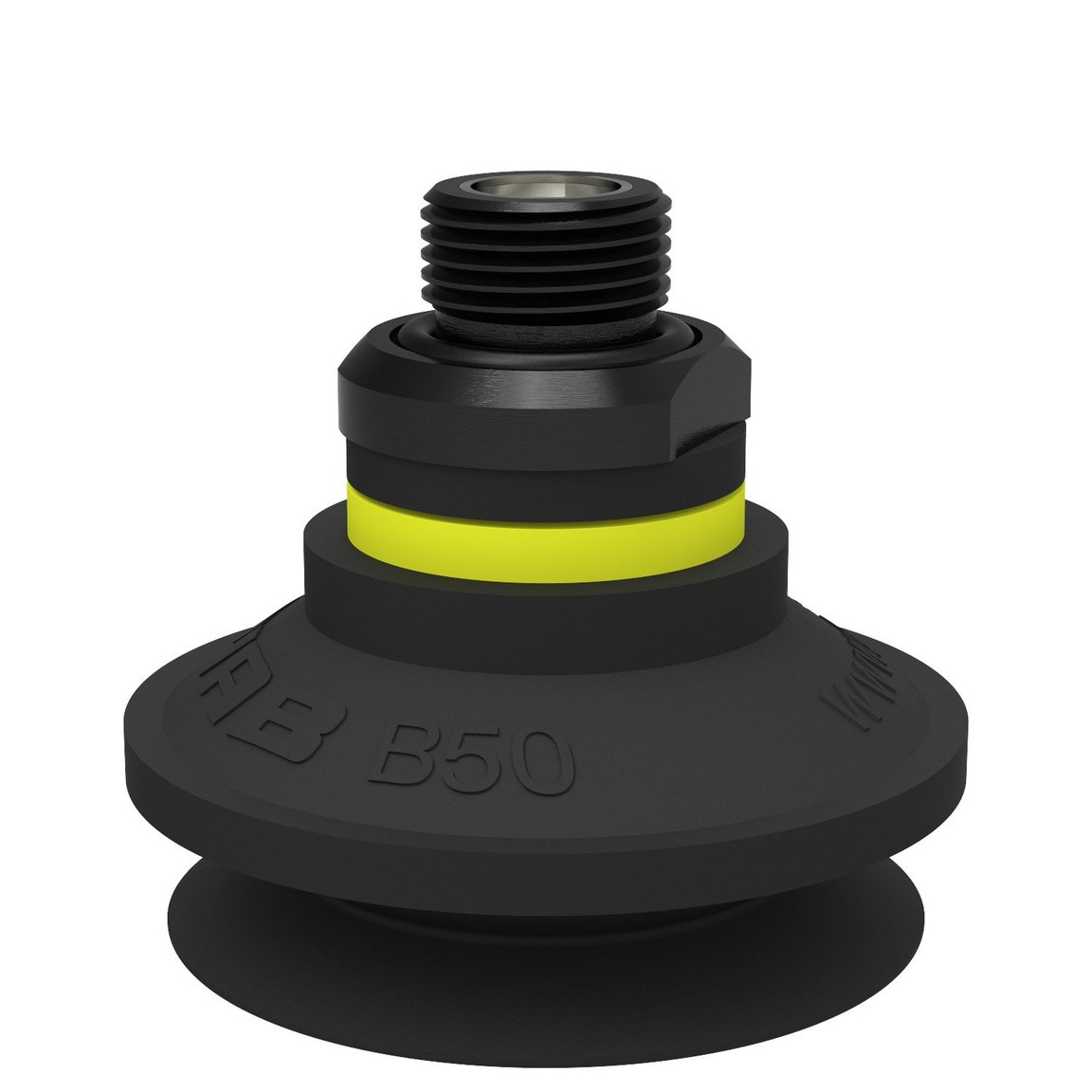

Suction cup B50 Nitrile-PVC, G3/8" male, with mesh filter
Faça login ou crie uma conta para acessar todo o nosso conteúdo e recursos!
Variantes
- 0101107
- 0101108
- 0101630
- 0101631
- 0101632
- 0101633
- 0101634
- 0101635
- 0101636
- 0101637
- 0101638
- 0101639
- 0101640
- 0101643
- 0101644
- 0101645
- 0101646
- 0101647
- 0101648
- 0101649
- 0101650
- 0101651
- 0101652
- 0101653
- 0108165
- 0108171
- 0108172
- 0108173
- 0111063
- 3150028SA
- 9908740
- 9906290
- 9908627
- 9908789
- 9908790
- 9908791
- 9908796
- 9908792
- 9908793
- 9908794
Características
- Adequada para compensação de nível. Várias ventosas em um mecanismo de elevação podem manipular objetos com diferentes alturas e formas, por exemplo, placas corrugadas ou calandradas.
- Movimento de elevação para separar objetos pequenos.
- Somente objetos leves devem ser manipulados quando a força de elevação é paralela à superfície, para se ter precisão e segurança no movimento de elevação.
Logística e armazenamento
Embalagens
Geral
Material
Nitrilo-PVC (NPV)
Characteristics
Folha de metal seca , Peças moldadas por injeção de plástico
Modelo de ventosa
B
Volume
32 cm³
Peso mínimo
20 g
Encaixe
Opções de conexões
Filtro de tela
Tamanho de conexão
3/8"
Modelo de conexão
Macho
Tipo de conexão
Rosca G
Dimensão
Altura
51.3 mm
Diâmetro Externo, atuada
60 mm
Diâmetro Externo, min.
53.7 mm
Performance - forças de levantamento
B50
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Especificação do material
Nome
Nitrile-PVC (NPV)
Cor
Black
Temperatura
0 - 90 °C
Dureza
50 °Shore A
Resistência do material
Álcool
Ácidos concentrados
Etanol
n/a
Hidrólise
Metanol
n/a
Óleo
Oxidação
Gasolina
Resistência ao desgaste
Desenhos dimensionais
Esta atividade requer login. Por favor, faça login ou registre-se para receber todos os benefícios de piab.com.
CAD
CAD
Ficha de dados
PDF
PDF
Certificados
PDF
